墊鐵（斜鐵）的設置
型鋼、鑄鐵等材料按_的規格尺寸加工制成，也有按設備的特殊要求加工制作的，如不銹鋼墊鐵、鉤頭成對斜墊鐵等。
斜墊鐵一般沒有具體規格，一般是按設備重量設計圖紙，定做加工。但常用的規格有100*50；120*60；120*80；
150*80；160*80；200*100；200*120；200*150；240*120；300*150；等。
斜墊鐵精度一般為△12.5，為一般粗糙精度斜墊鐵，△6.3為中級精度斜墊鐵，△3.2為精度較高斜墊鐵，
△0.8為精密斜墊鐵（磨床磨削平面而成）。其用途是使設備在運轉過程中不發生傾斜、震動，
_設備在運轉過程中處于水平、穩定狀態，減少設備磨損，_設備的良好運行及工件的較高精度
機械設備安裝工程中斜墊鐵和平墊鐵的一般規定：）
（一）斜墊鐵的材料可采用普通碳素鋼；平墊鐵的材料可采用普通碳素鋼或鑄鐵。
（二）斜墊鐵和平墊鐵的制作應符合下列要求：
1 . 規格和尺寸，應符合附表的規定（附圖）。
2 . 厚度H可根據實際需要和材料的材質和規格確定。斜墊鐵的斜度宜為1 / 10～1 / 20；對振動較大或精密設備的
墊鐵斜度可為1 / 40。
（三）采用斜墊鐵時，斜墊鐵的代號宜與同代號的平墊鐵配合使用。
（四）斜墊鐵應成對使用，成對的斜墊鐵應采用同一斜度。
充滿設備底座底面與基礎表面之間的空隙；（5）設備不作二次灌漿時，墊鐵對設備的振動有阻尼作用。
墊鐵的負荷和面積
墊鐵和灌漿層承受負荷有三種情況：（1）當墊鐵組數較多，且無灌漿層，或有灌漿層只起固定墊鐵和防止水、油流入底座下等作用時，負荷全部由墊鐵承受。（2）當墊鐵組有_數量，每組墊鐵均墊穩、墊實，且灌漿層與設備底座底面接觸緊密時，負荷由墊鐵和灌漿層共同承受。（3）當設備底座下墊鐵組數較少或采用無墊鐵安裝，墊鐵或調整螺釘只起設備找標高、找水平作用，灌漿層和設備底座底面接觸緊密時，負荷全部由灌漿層承受。
按照墊鐵承受負荷的_種情況，當墊鐵組放置在混凝土基礎上時，其面積可按下式計算：
式中A為墊鐵面積，mm2；Q1為設備等重量作用在該墊鐵組上的負荷，kN；Q2為地腳螺栓擰緊（可采用地腳螺栓的許可抗拉強度）后分布在墊鐵上的壓力，kN；C為安全系數，可采用1.5～3；R為基礎混凝土的抗壓強度，MPa。
墊鐵的種類

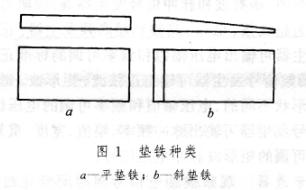

主要有平墊鐵和斜墊鐵（圖1）兩種。平墊鐵用于承受主要負荷和有較強連續振動的設備。斜墊鐵有單塊斜墊鐵和成對斜墊鐵兩種，單塊斜墊鐵大多不承受主要負荷，其下面應有平墊鐵；成對斜墊鐵用于承受主要負荷，在配合座漿法施工中普遍使用。平墊鐵一般為矩形，但因設備安裝部位或設備構造的需要，有時也采用開口墊鐵或L形墊鐵。帶勾頭的成對斜墊鐵一般用于無需地腳螺栓而直接安裝在地坪上的設備。螺栓調整墊鐵，也屬于成對斜墊鐵的范疇，它是通過擰動調整螺栓使兩塊斜鐵相對移動而改變設備高度，可提高安裝工作效率，適用于機床等設備的安裝。
墊鐵的安放位置

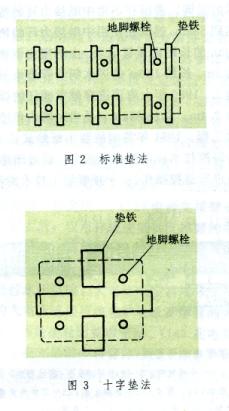

墊鐵一般應在靠近地腳螺栓的兩側安放，稱標準墊法（圖2）。根據設備底座的大小、構造型式和地腳螺栓間距的不同，還有不同的墊法。例如：當設備底座小i地腳螺栓間距較近時，可采用在兩根地腳螺栓之間只安放一組墊鐵的十字墊法（圖3）；當?shù)啬_螺栓間距較遠時，除采用標準墊法外，還需采用在中間增加一組墊鐵的輔助墊法；對大型設備可根據底座形狀和地腳螺栓間距的大小，采用包括標準墊法、十字墊法和輔助墊法的混合墊法。
每一墊鐵組的墊鐵塊數越少越好，一般不宜_過5塊，其高度為50～100mm，放置要平穩，接觸要良好。設備找平、找正后，每一墊鐵組都要被壓緊，各墊鐵問應相互點焊牢固；墊鐵應露出設備底座外緣10～50cm。
墊鐵的施工方法
有研磨法、壓漿法、座漿法和無墊鐵安裝法。
研磨法 是設備安裝中使用歷史_長、普遍采用的方法。其作法是：將墊鐵放置處的混凝土基礎表面浮漿除掉并用平錘鏨平，用平墊鐵與之磨合，直至達到墊鐵不翹腳，接觸點均勻（接觸面積應達70％以上），標高、水平度符合設定值。

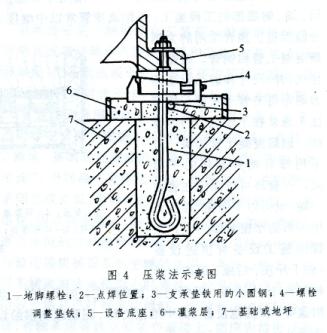

壓漿法 利用螺栓調整墊鐵壓緊灌漿層并對設備安裝進行精調整，使墊鐵與設備底座及灌漿層緊密接觸的施工方法。其作法是：在地腳螺栓的適當位置上焊一根小圓鋼作為螺栓調整墊鐵的支承，當設備用臨時墊鐵安裝初步找平后進行二次灌漿，同時在設備底座與小圓鋼中間裝入調整墊鐵，在灌漿層達到初凝后調整墊鐵的升降塊壓緊設備底座底面和灌漿層，當灌漿層達到規定強度的75％以后拆除臨時墊鐵，再用螺栓調整墊鐵精調設備的水平度和標高（圖4）。
座漿法 是直接用高強度微膨脹混凝土埋設平墊鐵，經養護1～3d后安裝設備，并利用在此平墊鐵上放置的成對斜墊鐵調整設備的水平度和標高。座漿法有前座漿和后座漿之分。前者是先座漿后安裝設備，多用于傳動力矩大、高速、重載、精密的生產工藝線上的重要設備；后者是先安裝設備再進行座漿，多用于傳動力矩小或型鋼結構底座的次要輔助設備。
座漿法的施工步驟是：用風鎬打鍋底形座漿坑一_余物及用壓縮空氣吹掃～用水沖洗座漿坑，經充分潤濕后_積水一用座漿標號水泥灰漿涂于坑壁一座漿坑支模一用規定配比的座漿料經充分攪拌均勻后分層搗固至漿浮于表面，并做成饅頭狀的座漿墩一放置平墊鐵并控制標高和水平度一拍實墊鐵四周的座漿料后復查標高和水平度。座漿養護期間不許碰動，氣溫在0
℃
以下時應保溫，酷暑時應充分濕潤。
